Jak extrahujete schéma z klonované desky?

Extrahování schématu z aklonované PCBZahrnuje reverzní inženýrství, kde analyzujete fyzickou desku, abyste znovu vytvořili její diagram obvodu. Tento proces vyžaduje pečlivé pozorování, identifikaci komponent a sledování spojení. Zde je průvodce krok za krokem:

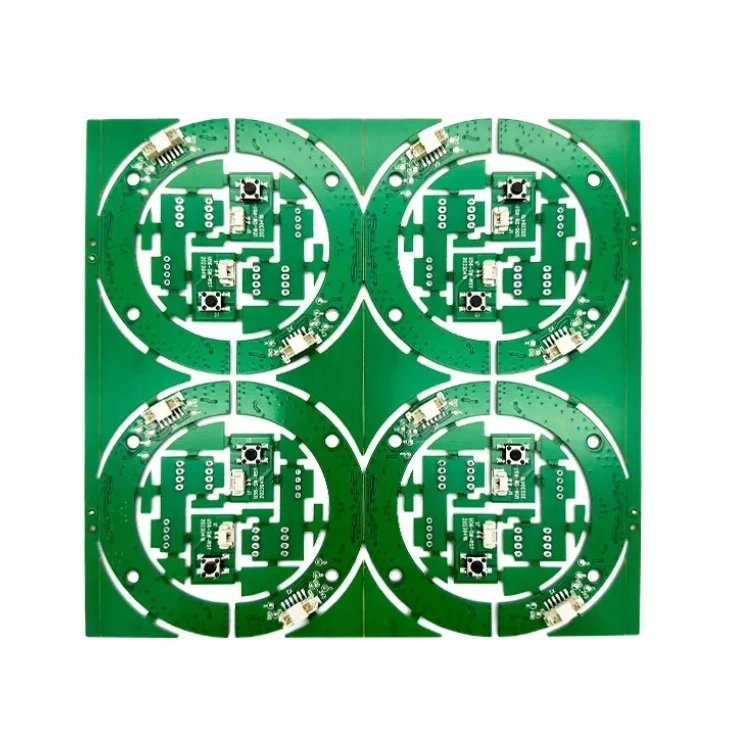

1. Zkontrolujte a dokumentujtePCB

- Pořiďte fotografie s vysokým rozlišením: Zachyťte obě strany PCB pro informaci.

-Poznámka vrstvy PCB: Zkontrolujte, zda se jedná o jednovrstvou, dvojitou vrstvu nebo vícevrstvou desku.

- Identifikujte klíčové komponenty: Najděte ICS, rezistory, kondenzátory, diody, konektory atd.

- Zkontrolujte štítky a značky: Některé komponenty mají na PCB vytištěny referenční označení.

2. DeSolder a Identifikujte komponenty

- Komponenty desolderu (je -li to nutné): Pro bezpečné odstranění použijte stanici pro přepracování horkého vzduchu.

- Přečtěte si čísla dílů IC: Vyhledejte datové listy pro porozumění konfiguracím PIN.

- Změřte rezistory a kondenzátory: K určení hodnot použijte měřič multimetru nebo LCR.

- Označte každou komponentu: Přiřaďte označení jako R1, C1, U1 pro snazší sledování.

3. Sledujte připojení obvodu

- Použijte multimetr v režimu kontinuity: Zkontrolujte elektrické cesty mezi komponenty.

- Sledujte stopy PCB: Pro podrobné trasování použijte zvětšovač nebo mikroskop.

- Použijte software pro návrh PCB: Importujte obrázky PCB s vysokým rozlišením do nástrojů, jako je KICAD, Altium nebo Easyeda pro snazší trasování.

- Zkontrolujte skryté připojení: Pokud může být vyžadována vícevrstvá inspekce, pro sledování vnitřních vrstev.

4. rekonstrukce schématu

- Použijte software pro návrh PCB: Nakreslete schéma v KICAD, Eagle, Altium nebo Orcad.

- Logicky uspořádejte komponenty: Správné skupinové síly, signál a pozemní sekce.

- Ověřte připojení: Porovnejte s datovými listy a funkčními očekáváními.

5. Simulovat a ověřit obvod

- Použití simulačního softwaru: Nástroje jako LTSpice, Proteus nebo Multisim mohou pomoci ověřit chování obvodu.

- Porovnejte s původním PCB: Pokud je to možné, testovací funkce s ladicím vývodem.

Požadované nástroje:

✔ měřič multimetru / lcr

✔ Osciloskop (pro testování signálu)

✔ Stanice pro přepracování horkého vzduchu (pro desoldring)

✔ Mikroskop / zvětšovač

✔ Software pro návrh PCB (KICAD, Eagle, Altium)

✔ rentgenový skener (pro vícevrstvé desky)

Poslední myšlenky

Extrahování schématu z klonovaného PCB je časově náročný, ale dosažitelný proces, pokud se provede opatrně. Je zásadní respektovat zákony o duševním vlastnictví, pokud PCB patří k proprietárnímu designu. Chcete pokyny pro konkrétní typ doporučení PCB nebo nástroje?
