Jak vám může klon PCB pomoci zachránit desku s chybějícími soubory návrhu?

Abstraktní

Když je kritický elektronický produkt stále v provozu, ale původní CAD data jsou pryč, jedna vadná deska se může proměnit v týdny odstávky, drahé cykly redesignu nebo tahanice o nespolehlivé náhražky. Klon PCBje strukturovaný přístup reverzního inženýrství, který znovu vytváří data připravená k výrobě stávající desky s plošnými spoji, abyste ji mohli reprodukovat, opravovat ve velkém měřítku nebo udržovat naživu starší produktovou řadu při plánování dlouhodobý upgrade. Tento článek vysvětluje, kdy má klonování smysl, jaké informace můžete realisticky obnovit, jak minimalizovat riziko a jaké zodpovědný pracovní postup klonování vypadá jako od první kontroly až po konečnou validaci.

Obsah

• Přehled na první pohled
• Jaké body bolesti řeší klonování PCB
• Co klon PCB skutečně znamená v praxi
• Kdy je klonování nejchytřejší a kdy ne
• Praktický pracovní postup klonování PCB od začátku do konce
• Jak chránit kvalitu a spolehlivost
• Co řídí náklady a dodací lhůty
• Co byste si měli připravit, než požádáte o cenovou nabídku
• Jak si vybrat zodpovědného klonovacího partnera
• FAQ
• Další krok

Přehled na první pohled

1. Ujasněte si svůj cíl: výměna, oprava, prodloužení životního cyklu nebo redesign mostu.
2. Potvrďte vlastnictví a oprávnění.
3. Zachyťte data desky: rozměry, vrstvy, rady pro stohování a mapování komponent.
4. Obnovte výrobní soubory a elektrické záměry: Gerber, vrtačka, netlist, kusovník.
5. Prototypujte, ověřujte a zamykejte řízenou revizi.
6. Zaveďte průběžné kontroly: vstupní kontrola, funkční testování a sledovatelnost.

Jaké body bolesti řeší klonování PCB

Většina týmů se nerozhodne klonovat desku, protože to zní zábavně. Dělají to, protože alternativa je horší. Zde jsou nejčastější situace kdeKlon PCBodstraňuje skutečnou provozní bolest:

• Žádné zdrojové souboryprotože původní návrhář odešel, data byla ztracena nebo byl produkt získán po letech.
• Součásti s ukončenou životnostídonutí vás buď urychleně předělat, nebo získat rizikové akcie na šedém trhu.
• Opravy v terénupotřebují stabilní náhradní desky, nikoli náhodné „kompatibilní“ alternativy s neznámým nahromaděním nebo měděnou hmotností.
• Tlak na shoduvyžaduje konzistentní výrobu a dokumentaci, aby prošel audity nebo interními kontrolami kvality.
• Čas na zotavenízáleží více než na „dokonalém moderním designu“, zejména u průmyslových ovládacích prvků a starších přístrojů.

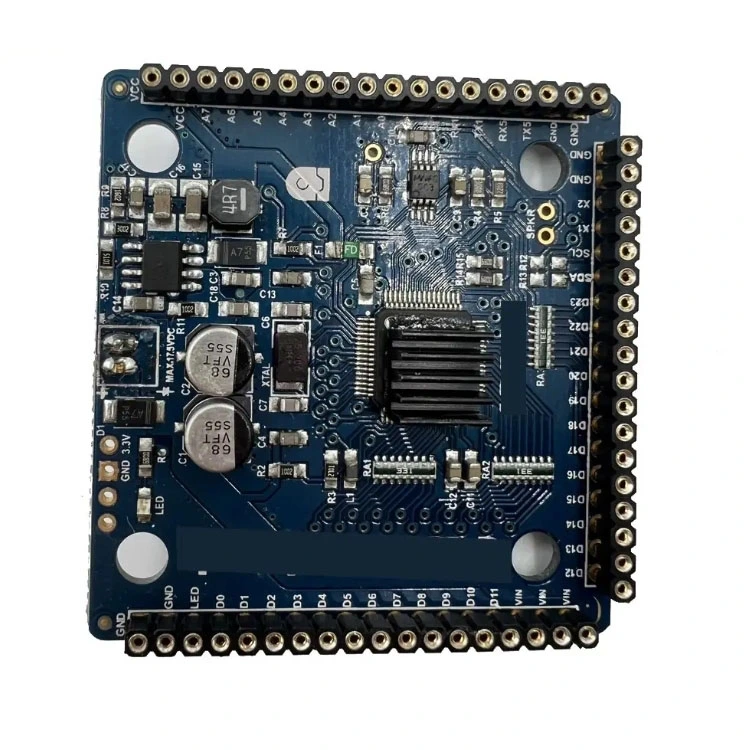

Co klon PCB skutečně znamená v praxi

Lidé používají „klonování“ náhodně, ale z technického hlediska to obvykle zahrnuje tři vrstvy práce:

• Fyzická replikaceco nejpřesněji znovu vytvořit obrys desky, montážní otvory, konektory, počet vrstev a chování při stohování.
• Rekonstrukce elektrozachycuje měděnou konektivitu tak, aby reprodukovaná deska odpovídala původnímu záměru netlistu.
• Obnova komponentidentifikování dílů, půdorysů, hodnot, alternativ a poznámek k sestavě, aby mohla být deska sestavena konzistentně.

Dodávky často zahrnují výstupy připravené k výrobě, jako jsou data Gerber nebo ODB++, soubory vrtáků, data pro výběr a umístění, pokud je to možné, kusovník, a ověřený netlist. Pokud je vaším cílem dlouhodobá udržovatelnost, mnoho týmů také požaduje zrekonstruované schéma, takže budoucí řešení problémů nebude záviset na odhadech.

Kdy je klonování nejchytřejší a kdy ne

Klonování je nástroj, nikoli výchozí nastavení. Použijte jej, když odpovídá vašemu rizikovému profilu a časové ose.

Praktický pracovní postup klonování PCB od začátku do konce

Spolehlivý klon je výsledkem disciplinovaných kroků, nikoli jediného skenování. Níže je uveden pracovní postup, který technické týmy běžně používají ke snížení překvapení.

• Krok 1: Definice příjmu a cíle
  • Potvrďte, co znamená „úspěch“: přesná výměna, funkce přizpůsobení tvaru nebo funkční ekvivalent s alternativami.
  • Shromážděte kontext: operační prostředí, režim selhání, očekávaný objem a časová osa.
• Krok 2: Nedestruktivní kontrola
  • Změřte obrys, umístění otvorů, klíčování konektorů a mechanické vazby.
  • Identifikujte indikátory vrstev a výrobní prvky, jako jsou stopy impedance, typy přes a měděné lití.
• Krok 3: Sběr dat pro měď a vrstvy
  • Zobrazování ve vysokém rozlišení pro horní a spodní vrstvy pro mapování tras a referenčních označení.
  • Řízené odhalení vrstvy v případě potřeby u vícevrstvých desek, prováděné pečlivě, aby byla zachována věrnost.
• Krok 4: Identifikace součásti a rekonstrukce kusovníku
  • Křížová kontrola označení, balení a hodnot; potvrďte polaritu a orientaci kolíku 1.
  • Definujte schválené alternativy, abyste předešli budoucím nedostatkům.
• Krok 5: Znovu vytvořte výrobní výstupy
  • Generujte soubory rozvržení a výrobní data, včetně definic vrtáků a pájecích masek.
  • Extrahujte konektivitu a spusťte kontroly konzistence netlistu proti obnovené mědi.
• Krok 6: Sestavení a ověření prototypu
  • Vytvářejte prototypy za řízených procesních parametrů.
  • Proveďte elektrické testy, jako je kontinuita, kontroly impedance v případě potřeby a funkční ověření v reálném systému.
• Krok 7: Zámek revize a dokumentace
  • Zmrazte auditovatelnou revizi pomocí protokolů změn a záznamů testů.
  • Pokud plánujete údržbu produktu po léta, vytvářejte výstupy, které jsou příznivé pro servis.

Jak chránit kvalitu a spolehlivost

Největší strach zákazníků je jednoduchý: „Bude se klonovaná deska chovat přesně jako originál a bude se tak chovat i po nasazení?“ Toto riziko můžete snížit tím, že budete s klonováním zacházet jako s řízeným inženýrským projektem.

• Disciplína skládánípočet replikovaných vrstev, tloušťka mědi, dielektrické chování a struktury s řízenou impedancí, pokud jsou přítomny.
• Přesnost konektorumechanický nesoulad je rychlý způsob, jak selhat, i když je obvod správný.
• Autentičnost součástivytvořit sledovatelné zdroje a vyhnout se neznámým napájecím kanálům pro kritické integrované obvody.
• Testovací strategiedefinovat zkušební plán nad rámec „zapnutí“, včetně podmínek zatížení, tepelného chování a okrajových případů.
• Řízení procesuod začátku specifikujte pájecí profily, inspekční normy a akceptační kritéria.

Co řídí náklady a dodací lhůty

Ceny se liší, protože se liší složitost. Místo hádání se zaměřte na páky, na kterých záleží:

• Počet a hustota vrstevvíce vrstev a jemné složky zvyšují úsilí při rekonstrukci.
• Stav deskyspálené, zkorodované nebo fyzicky upravené desky snižují obnovitelné detaily.
• Dostupnost dílůukončené nebo obtížně identifikovatelné komponenty prodlužují dobu získávání zdrojů a ověřování.
• Požadovaná úroveň dokumentaceúplná schematická rekonstrukce trvá déle než klon s přizpůsobením tvaru.
• Validační očekávánífunkční testování ve vašem skutečném systému je rozdíl mezi „vypadá podobně“ a „funguje spolehlivě“.

Co byste si měli připravit, než požádáte o cenovou nabídku

Pokud si připravíte malý balíček informací, získáte rychlejší a přesnější plán. Použijte tento kontrolní seznam.

• Alespoň2 pracovní vzorkypokud je to možné, plus 1 neúspěšný vzorek, pokud chcete analýzu selhání.
• Fotografie desky nainstalované v produktu pro potvrzení mechanických omezení a orientace konektoru.
• Vaše cílové množství a zda potřebujete průběžnou dodávku nebo jednorázovou dávku.
• Jakékoli známé provozní podmínky: teplotní rozsah, vibrace, vlhkost, pracovní cyklus, profily zatížení.
• Jakékoli vodítka, které stále máte: částečné Gerbery, PDF, staré exporty kusovníků, poznámky sítotiskem nebo testovací postupy.
• Vysvětlení firmwaru a naprogramovaných částí: máte binární soubory, klíče nebo metodu programování?

Jak si vybrat zodpovědného klonovacího partnera

Nekupujete jen desku. Kupujete si jistotu, že reprodukce je kontrolovaná, zdokumentovaná a opakovatelná. Zde je to, co byste měli hledat ve vztahu s dodavatelem:

• Jasné hranice zákonnosti a oprávněníseriózní poskytovatel se zeptá na vlastnictví a oprávněné použití.
• Inženýrská komunikaceměli byste být schopni diskutovat o stack-up, alternativách a testovacích metodách srozumitelným jazykem.
• Ověřovací způsob myšleníhledejte kontroly netlistu, ověřování prototypů a dohledatelné zadávání zakázek.
• Kontrola revizeklonovaný design by měl mít definovanou verzi, aby budoucí dávky zůstaly konzistentní.

NaShenzhen Greeting Electronics Co., Ltd., týmy obvykle přistupují ke klonování jako k inženýrskému projektu kontinuity: vyjasnit cíle, obnovit kritická výrobní data, ověřit prototypy v reálných podmínkách a poté uzamknout stabilní revizi pro opakovanou výrobu. Pokud při plánování redesignu potřebujete řešení přemostění, řízený klon vám může koupit čas, aniž byste museli obětovat spolehlivost.

FAQ

Může být klon PCB identický s originální deskou?

Může to být ekvivalentní tvar-fit-funkce a často velmi blízké, ale „identické“ závisí na tom, co máte na mysli. Mechanické rozměry a konektivita může obvykle velmi dobře sladěny. Přesné chování materiálu, proprietární komponenty a podrobnosti firmwaru mohou vyžadovat další práci nebo to nemusí být možné znovu vytvořit bez původních dat.

Potřebuji více vzorků

Více vzorků snižuje riziko, protože inženýři mohou porovnat značení, potvrdit nejednoznačné stopy a vyhnout se kopírování desky, která již byla upravena nebo opravena. Pokud máte pouze jeden vzorek, očekávejte více ověřovacích kroků a konzervativnější časovou osu.

Co když některé komponenty již nejsou k dispozici

Praktický plán klonování často obsahuje alternativy komponent. Klíčem je ověřit, že alternativy odpovídají elektrickým požadavkům a odpovídají půdorysu, poté potvrďte chování testováním ve skutečné zátěži a prostředí.

Klonování vyřeší firmware a programování

Klonování PCB automaticky znovu nevytvoří uzamčený firmware. Pokud deska obsahuje naprogramované mikrokontroléry, zabezpečené prvky nebo šifrovanou paměť, možná budete potřebovat originální binární soubory, legální metodu programování nebo strategii autorizovaných náhradních dílů.

Jak snížím pravděpodobnost selhání v terénu

Požádejte o plán ověřování a zacházejte s prototypy jako s povinnými pro kritické systémy. Definujte kritéria přijetí, zahrňte funkční testy, které napodobují skutečné provozní podmínky a uzamknout revizi s dohledatelnými standardy nákupu a kontroly.

Další krok

Pokud řešíte chybějící soubory, zdroje na konci životnosti nebo naléhavé prostoje, dobře spravovanýKlon PCBprojekt vám může poskytnout stabilní, testem ověřená cesta zpět do výroby. Sdílejte své fotografie desky, cílové množství a kontext systému a požádejte o praktický plán obnovy, který zahrnuje validace a kontrola revizí.
